隨著短波紅外（SWIR）成像技術的突破性發展，工業檢測領域擴展了新的可視化維度。
傳統可見光相機使用的硅基傳感器的感光范圍上限通常在1100nm。短波紅外（SWIR）的波長范圍往往為900~1700nm，肉眼無法直接觀測。短波紅外相機憑借獨特的成像特性，可穿透塑料、硅片等可見光無法穿透的材料，使這些物品在觀察時呈現“透明”的效果，讓精準分檢成為可能。
難點與挑戰
然而，表面顏色相似的不同材質（如PET與PP）在肉眼上根本無法區分，使得回收過程變得復雜，傳統工業相機無法穿透塑料材質，X射線檢測又存在成本高、輻射安全等問題。如何滿足現代化生產的質量要求，在保證檢測精度的同時控制成本，成為企業面臨的重要抉擇。

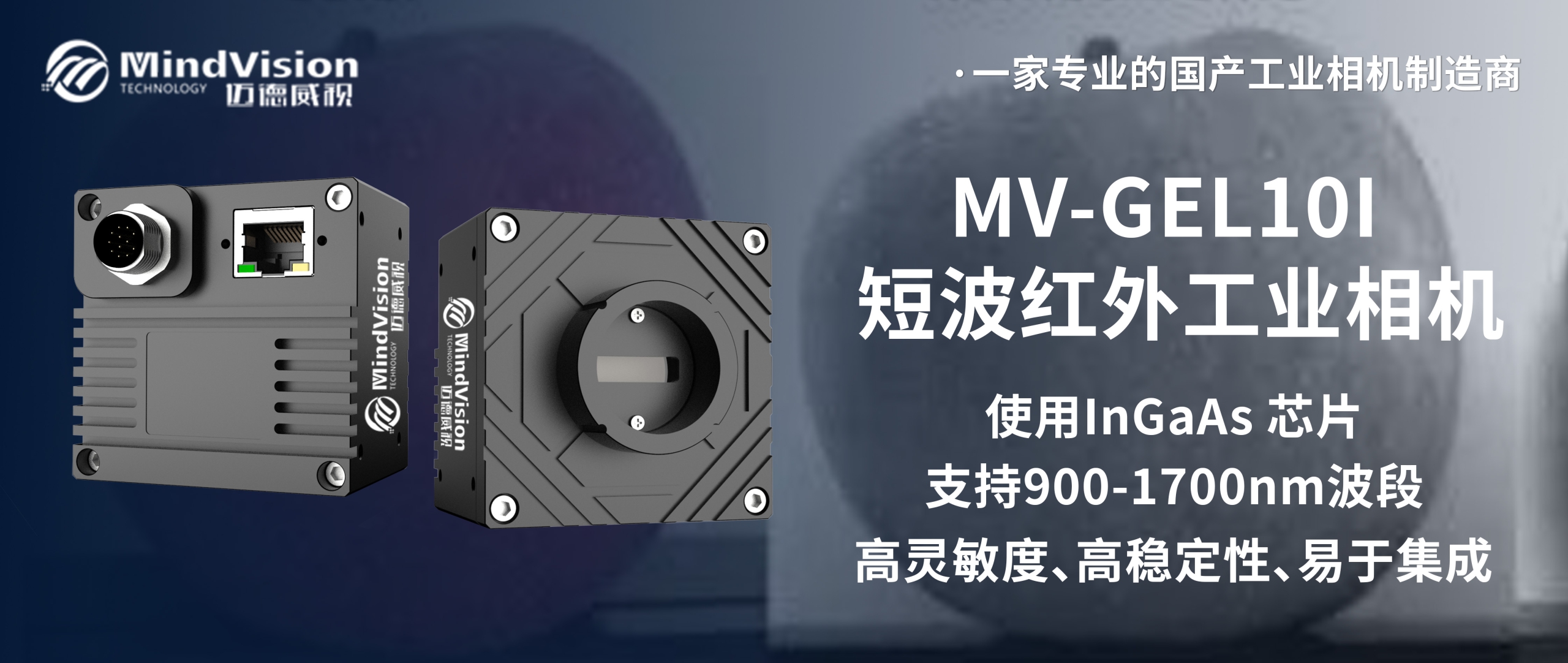

邁德威視自主研發的短波紅外線陣工業相機MV-GEL10I，使用InGaAs 芯片，支持900-1700nm波段，將可見光和SWIR相應波段融合在一臺相機上，實現了一機雙用，是一款經濟型、高性能、低成本的產品。
應用案例
▲可見光 |
▲短波紅外光 |
? ? ? 不同塑料在短波紅外波段具有獨特的分子振動吸收特征?；谶@一特性，檢測系統通過光譜測量實現識別。先由 InGaAs 傳感器采集光譜數據，再結合機器學習算法進行實時分析，通過識別物體表面反射的紅外光差異，完成對塑料的精準檢測。
產品參數
|
MV-GEL10I |
|
|
傳感器 |
InGaAs |
|
靶面尺寸 |
12.8×0.0125mm |
|
像元尺寸 |
12.5umx12.5um |
|
有效像素 |
1024×1 |
|
最高行頻 |
18K |
|
曝光方式 |
幀曝光 |
應用行業
-scaled.jpg)
金屬表面檢測 |
.png)
包裝印刷 |
.png)
光伏面板檢測 |
PCB印刷檢測 |
